Drohnen
Derzeit stehen unseren Piloten insgesamt sechs vereinseigene Drohnen zur Verfügung.
Zwei vom Typ „DJI Mavic 2 Enterprise Advanced“, drei „DJI Mavic 3 Enterprise Thermal“ und eine „DJI Matrice M30T“
Die technische Daten können nachfolgend eingesehen werden.
Nach Gründung unseres Vereins im Jahre 2021 konnten wir aufgrund einer großzügigen Spende und einer Förderung des Bundesministeriums für Ernährung und Landwirtschaft (BMEL) zwei Drohnen mit Wärmebildkamera vom Typ „DJI Mavic 2 Enterprise Advanced“ anschaffen. Diese Drohnen sind auch heute noch im Einsatz und verfügen mittlerweile über 16 Akkus, sowie zusätzliche Ladegeräte.
Technische Daten
- Startgewicht: 909 g
- Steiggeschwindigkeit: 5 m/s
- Fluggeschwindigkeit: 50 km/h
- Flugzeit: ca. 30 Minuten pro Akku
- Wärmebildkamera: 640×512 px (Ungekühltes VOx Mikrobolometer)
- RGB-Kamera: 48 MP
Dank weiterer Förderungen durch das BMEL und auch von der Deutschen Stiftung für Engagement und Ehrenamt (DSEE) sowie teils sehr großzügigen Spenden konnten wir im Jahr 2023 drei weitere Drohnen beschaffen. Diese sind vom Typ „DJI Mavic 3 Enterprise Thermal“ und stellen die aktuelle DJI-Drohnengeneration in dieser Klasse dar. Die Drohnen selbst sind mit jeweils 7 Akkus ausgestattet, was uns eine Flugzeit je Drohne von über 3 Stunden ermöglicht!
Technische Daten
- Startgewicht: 920 g
- Abfluggewicht: 998 g
- Steiggeschwindigkeit: 6 m/s
- Fluggeschwindigkeit: 15 m/s
- Flugzeit: ca. 45 Minuten pro Akku
- Wärmebildkamera: 640×512 px (Ungekühltes VOx Mikrobolometer)
- RGB-Kamera: 48 M
- Windwiderstandsfähigkeit: 12m/s bzw. 6 Windstärken
- C2 Zertifizierung
- Transportkoffer
Durch viele Einsatz- und Privat- Spenden sowie einer weiteren Förderung des Bundesministeriums für Ernährung und Landwirtschaft (BMEL) konnte jetzt in 2024 eine weitere Drohne mit Wärmebildkamera vom Typ „DJI Matrice 30T“ beschafft werden. Diese Drohne ist mit einer noch besseren Wärmebildkamera ausgestattet und hat als besondere Eigenschaft, dass sie auch bei sehr schlechtem Wetter und Regenwetter geflogen werden kann! Somit wird unser Einsatzspektrum noch erweitert. Diese ist das TopModell für die Kitzrettung.
Technische Daten
- Startgewicht: 3,77 kg
- Abfluggewicht: 3,998 kg
- Abmessungen: 470×585×215 mm.
- Schutzart: IP 55
- Betriebstemperatur: -20 °C bis 50 °C.
- Steiggeschwindigkeit: 6 m/s
- Fluggeschwindigkeit: 23 m/s bzw. 83 km/h
- Flugzeit: ca. 41 Minuten pro Akkupärchen
- Kamera: 1920 x 1080; 200 fach Zoom
- RGB-Kamera: ½ Cmos; 48 M
- Wärmebildkamera: 640×512 px (Ungekühltes VOx Mikrobolometer)
- Entfernungsmesser: Laser 3-1200m
- Flughöhe: bis 7000 m
- Windwiderstandsfähigkeit: 12m/s bzw. 6 Windstärken
- RTK-Genauigkeit: 1cm
-
GPS+Galileo+BeiDou+GLONASS
(GLONASS wird nur dann unterstützt, wenn das RTK-Modul aktiviert ist) - C2 Zertifizierung
Wir werden diese Jahr versuchen eine weitere Vereins-Drohne zu erwerben, um unsere Effizienz bei den Einsätzen noch weiter zu steigern. Es soll eine Matrice 4T zum Einsatz gebracht werden. Die erste Drohne überhaupt mit KI.
Ein Förderantrag beim Bundesministeriums für Ernährung und Landwirtschaft (BMEL) ist bereits gestellt und wir hoffen, dass wir mit den nötigen Einsatz- und Privat- Spenden in der Lage sein werden in 2025 eine „DJI Matrice 4T“ zu beschaffen. Diese Drohne ist mit einer noch besseren Wärmebildkamera ausgestattet und hat als erste Drohne überhaupt eine KI Funktion, die es ermöglicht Objekte automatisch zu erkennen und zu verfolgen. Eine weitere Besonderheit ist die Entnebelungsfunktion für den Gimbal, der gerade für uns sehr wichtig sein kann, wenn wir in den frühen Morgenstunden fliegen. Diese ist das nächste Top Modell für die Kitzrettung.
Technische Daten
- Startgewicht: 1,219 kg
- Abfluggewicht: 1,42kg
- Abmessungen: 307×387×149,5 mm
- Betriebstemperatur: -10 °C bis +40 °C.
- Steiggeschwindigkeit: 6 m/s
- Fluggeschwindigkeit: 21 m/s bzw. 75 km/h
- Windwiderstandsfähigkeit: 12m/s bzw. 6 Windstärken
- Flugzeit: bis zu 49 Minuten pro Akku
- Flughöhe: bis 6000 m
- RTK-Genauigkeit: 1cm
- GPS+Galileo+BeiDou+GLONASS
(GLONASS wird nur dann unterstützt, wenn das RTK-Modul aktiviert ist) - Kamera:
- Weitwinkelkamera: 1/1.3 CMOS, 48 MP, f/1.7
- 3x Zoom: 1/1.3 CMOS, 48 MP, f/2.8
- 7x Zoom: 1/1.5 CMOS, 48 MP, f/2.8
- Wärmebildkamera: 640 × 512, Super-Resolution-Modus
- 112x Zoom
- NIR Zusatzbeleuchtung: Infrarotbeleuchtung
- Defogging function: Entnebelungsfunktion; niedrig, mittel, hoch
- Laser Range Finder: Bis zu 1800m
- Videoübertragung: O4-System mit einer Reichweite von bis zu 20 km
- KI gestützte Erkennung und Verfolgung
- Fernbedienung: DJI RC Plus 2
- C2 Zertifizierung
- CE Kennzeichnung
- Transportkoffer: Robust und wetterfest mit Tragegurt
Bilder
Outdoor-Monitore & Powerbanks & Equipment
Unseren Piloten bzw. auch den Spottern stehen zur besseren Analyse mehrere tageslicht- und outdoortaugliche Monitore zur Verfügung. Somit können anstelle des relativ kleinen Bildschirms auf den Fernbedienungen verschiedene Monitor mit Bildschirmgrößen von 10,1″ und 21,5″ genutzt werden. Wir haben 3 Monitore mit 21,5 Zoll in Outdoorkoffern und 2 10,7“ Monitore, die als Top on auf die Fernbedienungen montiert werden können. Die Monitore können mittels Akkus oder 12V-Anschluss versorgt werden. Zur kabellosen Bildübertragung auf die Großmonitore verwenden wir 2 Hollyland Systeme Mars 400 Plus. Ferner kommen noch 2 Anker Power Houses zum Einsatz, um ein Nachladen der Akkus während der Einsätze zu ermöglichen.
Technische Daten:

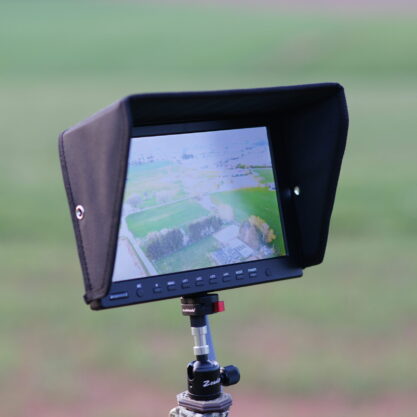

2x Feelworld & Beetronics 10,1″ Outdoor Monitore
- Bildschirmgröße: 10,1″
- Auflösung: FullHD (1920×1080 Pixel)
- Helligkeit: 2.000 cd/m2
- Betriebszeit: ca. 2 Stunden pro Akku
- Zubehör: Verschiedene HDMI-Kabel, Stative und Halterungen für die Fernbedienung

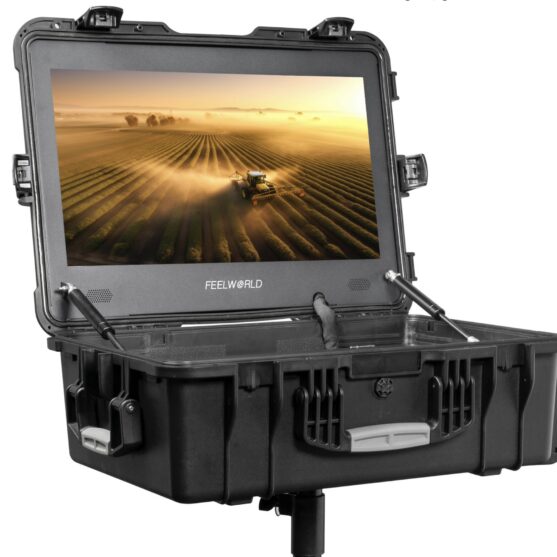

3x Feelworld 21,5″ Outdoor Monitore im Koffer 1x in Tasche
- Bildschirmgröße: 21,5″
- Auflösung: FullHD (1920×1080 Pixel)
- Helligkeit: 1.000 cd/m2
- Betriebszeit: ca. 1,5 Stunden pro Akku
- Koffersysteme
- Transporttasche
- Zubehör: Verschiedene HDMI-Kabel und Stative
- Bildübertragung: Kabel oder Hollyland Mars 400 Pro kabellose Transmitter

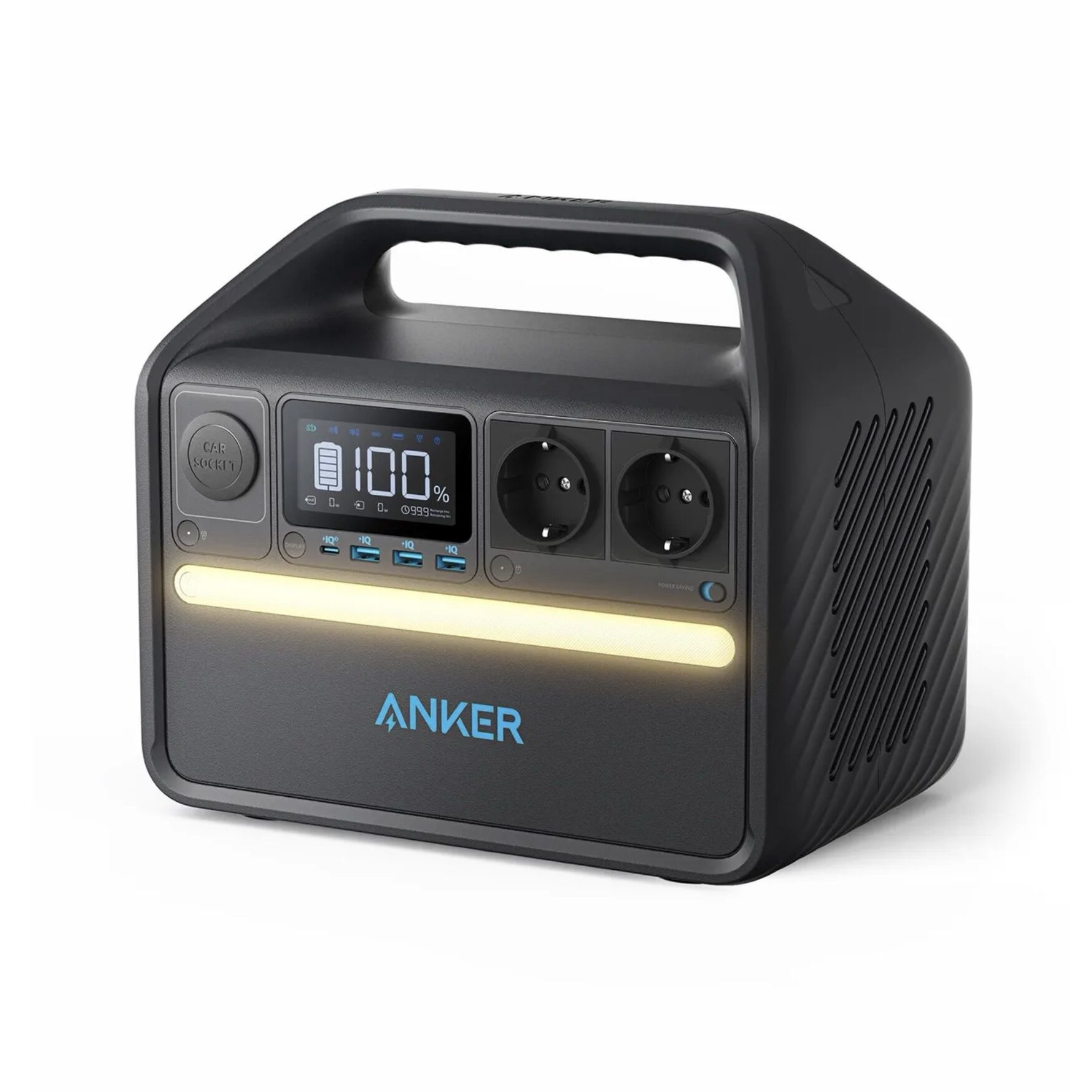

2x Anker PowerHouse 535 Stations
- 6-FACHE LEBENSDAUER – 3000 Ladezyklen mit Premium-LiFePO4-Akkus; 6-fache längere Akku-Lebensdauer
- ZUSÄTZLICHER USB-C ANSCHLUSS – in weniger als 2,5 Stunden auf 80% Akkukapazität wieder aufgeladen.
- 7-FACHE ERWEITERUNG – 2 Steckdosen, 3 USB-A-Anschlüsse, 1 USB-C-Anschluss, 1 Anschluss für Autoladegeräte!
- Kapazität – 512Wh
2x Pärchen Hollyland Mars 400 PRO
- Bildübertragung: kabellos
- Reichweite: 150m
- Zugriff: Hollyland APP
- Frequenz: 5,1 – 5,9 GHz
- Bandbreite: 20 MHz-
- Latenz: 70 ms
- Modulation Modus: OFDM
- Sendeleistung: 21 dbm
- Empfänger Sensibilität: -80 dBm
- Smart Channel scan live streaming
- 1080p, 12 Mbit/s Datenrate
- 3 Szenenmodi
- Stromversorgung: DC In, USB-C oder NP-F Akku
- Leistungsaufnahme: < 11 W (Sender) & < 7 W (Empfänger)
Sonstiges
Neben der oben genannten Ausstattung stehen unseren Piloten und Helfern noch viele weitere Hilfsmittel wie z.B. professionelle Funkgeräte von Motorola, Freecomm & Kenwood zur Koordination im Einsatz sowie Boxen, Körbe und Weidezaunpfähle um die Tiere temporär festzusetzen oder zu markieren.
